ノイズ源を特定する！ 制御基板EMC対策の実践手法

制御基板設計では 機能や性能と同様に「EMC(電磁両立性)対策」が欠かせません。
複合機・業務用洗濯脱水機・医療機器・FA装置などでは、周囲の電子機器にノイズを与えず
同時に外部ノイズに影響されない電気的安定性が求められます。
しかし ノイズは目に見えず発生源や経路が複雑に絡み合うため、対策の難易度が高い領域です。
本コラムでは ノイズの可視化と低減を実現するための実践的なEMC対策手法を紹介します。

ノイズ源の把握：発生点と伝達経路を切り分ける

EMC対策の第一歩は、「どこから」「どのように」ノイズが発生しているかを特定することです。
ノイズは主に3つのパターンで分類されます。

１.伝導ノイズ(Conducted Noise)
    電源線や信号線を通じて伝わるノイズ
    スイッチング電源やモータドライバ PWM制御回路が主な発生源

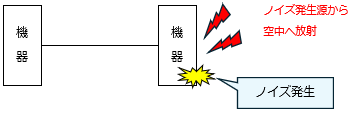

２.放射ノイズ(Radiated Noise)
    配線や基板パターンがアンテナのように機能し、空間中に放射されるノイズ
    高速信号ラインやクロック配線による影響が多く見られる

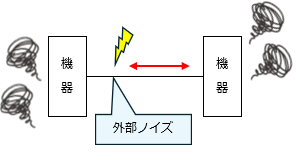

３.外来ノイズ(Susceptibility)
    外部から侵入する電磁波が動作を乱すケース
    通信ラインやセンサー入力部から侵入する

ノイズを特定する際は オシロスコープやスペクトラムアナライザを用いて周波数特性を確認し、
発生源と伝達経路(伝導なのか放射なのか)を切り分けて考えることが肝心です。

PCB設計段階でのノイズ対策ポイント

回路設計よりも早い段階で レイアウト設計を意識したノイズ対策を組み込むことが効果的です。
特に以下の項目はEMC設計の基本中の基本として、常にチェックしておくべき事項です。

・GNDレイアウトの連続性を確保し グラウンドループを避ける
  ノイズ電流が意図しない経路を流れると放射源となる

・高周波ノイズ抑制コンデンサ(デカップリングコンデンサ)をIC近傍に配置し 電圧変動を抑える
  容量値だけでなく、寄生インダクタンスの小さい部品選定が重要

・信号ラインと電源ラインの分離を行い クロックラインの引き回しを
  最短・等長化することで不要輻射を抑制

・差動配線の推奨：通信ラインや高速信号伝送では
  差動ペアでのレイアウトによりノイズの打ち消し効果が得られる

実装後に行うノイズ低減の実践手法

試作基板が完成した後でも 測定や評価を通じてノイズを安定的に抑制することが可能です。
実際の対策アプローチとしては下記のような手法が挙げられます。

１.ノイズフィルタの挿入
    電源ラインにはコモンモードチョークコイル
    信号ラインにはフェライトビーズを導入して高周波成分を除去

２.スナバ回路の追加
    モータやリレーなど誘導負荷からの過渡電圧に対して、RCスナバ回路で余剰エネルギーを吸収

３.シールド構造の導入
    放射ノイズが強い箇所には金属シールドや導電性ガスケットを適用
    樹脂筐体には導電塗装やEMIシートが有効

４.接地と筐体のバランス調整
    信号GNDと筐体(FG)の接続位置を最適化し、ノイズ電流の戻り道を制御

特に複合機や大型FA装置などでは 複数基板間のケーブル経路がノイズ経路となるため、
ハーネスの取り回し設計もEMCの一部として捉える必要があります。

おわりに

EMC対策は後付けの「修正項目」ではなく、設計初期から組み込むべき「品質設計項目」です。
設計段階でのパターン配置や信号計画、シミュレーションによる事前検証を行うことで
評価段階での想定外トラブルを最小化できます。

当社では 制御基板のマイコン周辺回路設計や電源レイアウトと併せ、
ノイズ経路を踏まえたEMC設計を標準フローとして導入しています。
こうしたノウハウにより 信頼性・安定性・量産適合性を両立した製品づくりを実現しています。
