RTOS導入で変わる組込み制御開発の設計思想

近年の組込みシステムは 単純な制御処理から、
通信・表示・センサ連携・安全監視など多機能化が急速に進んでいます。

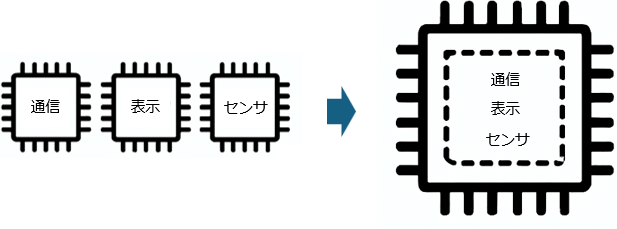

かつての「1チップで1機能」という設計から脱却し、
1つのマイコンで複数のタスクを同時並行で処理するシステム構成が一般的となりました。

このような開発ニーズの高まりに対応する中心的なソリューションが
「RTOS（Real-Time Operating System：リアルタイムOS）」です。
RTOSを導入することで タスクのスケジューリングやタイミング制御をOSが一元的に管理し、
複雑な制御を整理・抽象化できます。

タスク分割による設計思想の変化

RTOSを導入することで、
システム構造をタスク単位で設計する構成へと変更できることが最大の特長です。

従来のループ制御方式では 主ループ内で条件分岐を重ね
各機能（入力処理・演算・出力制御など）を順次実行していました。
小規模システムでは有効ですが 機能が増えると処理順序が複雑になり、
リアルタイム性が損なわれやすいという課題がありました。

RTOSを用いた設計では、それぞれの機能を独立した「タスク」として定義し
周期・優先度・依存関係を明確化します。

このようにタスクを分割・階層化することで システム設計の見通しが格段に向上し
リアルタイム性と保守性の両立が可能になります。

RTOSの構成要素とスケジューリング制御

RTOSは マルチタスク制御を効率良く実現するために、いくつかの重要な仕組みを備えています。
主な機能は以下の通りです。

１.スケジューラ（Scheduler）
    タスクの優先度や実行時刻を管理し 処理順を自動的に切り替える
    プリエンプティブ方式では 高優先度タスクが発生した瞬間に
    低優先度タスク処理を中断して切り替える

２.タスク間通信（メッセージキュー・ミューテックス）
    タスク同士のデータ共有や排他制御を安全に行うための仕組み
    リソース競合を防ぎ、データ整合性を確保

３.タイマー管理
    特定周期での処理実行やタイムアウト監視を簡潔に実装可能
    リアルタイム制御で特に重宝

これらの機能を活用し 明確な優先度ルールのもとで制御設計を行うことで、
システム全体の応答性と安定性を高水準で維持できます。

導入効果：開発効率と品質の両立

RTOS導入のメリットは 単なる処理の並列化にとどまりません。
設計資産の再利用性と開発効率を高める点にもあります。

RTOS上で動作するアプリケーションは 基本的にタスクやミドルウェア単位でモジュール化されており、
別製品への展開や機能拡張が容易になります。
また 異なる開発者間でもインタフェースが明確化されるため
開発チームの分業がしやすく、レビューや検証工数の削減にもつながります。

さらに RTOSを導入することで ソフトウェアアーキテクチャが整理され、
テスト時のデバッグやタスクの動作確認を効率化できます。
これにより 試作・評価段階での不具合箇所の特定が容易となり、品質面でもメリットが大きいのです。

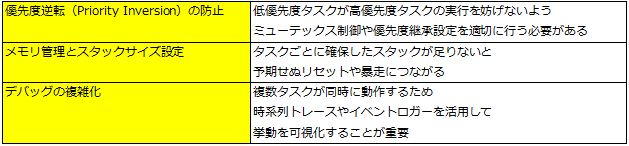

注意すべき設計・運用ポイント

RTOSの導入には新たな設計配慮も必要です。

これまでの複数の制御開発プロジェクトでRTOS（FreeRTOS、μITRON、Zephyrなど）を活用し
最適なタスク設計・優先度設計・通信構造設計を体系化しています。
これにより 高信頼かつ柔軟な制御システムの構築を可能としています。

おわりに

RTOS導入によって設計者の思考は “処理の順番を組む”から
“システム全体を協調させる”へと変わります。

ハードウェア制約に縛られない柔軟なマルチタスク設計が可能になることで
製品価値を高める自由度が広がります。

複数の制御機能を統合しつつ、応答性と信頼性を両立したシステム構築
それがRTOSがもたらす設計進化の本質といえるでしょう。
