軸部品設計における強度解析と加工精度の考え方

モータやギア、プーリ、カムといった回転体を支える「軸部品(シャフト)」は
機器の動作精度と耐久性を左右する重要部品です。

制御機構、搬送装置、複合機など、あらゆる分野の駆動系に用いられており
わずかな歪みや偏心が振動・騒音・摩耗を引き起こす原因となります。

設計においては、強度・耐久性を確保するための安全率設定と、
製造拠点の加工・組立性を踏まえた精度管理とのバランスが最大のポイントです。

軸設計の基本：荷重条件と応力の把握

軸部品を設計する際の出発点は
「どのような荷重が、どの方向に、どのくらい加わるか」を正確に把握することです。
主な荷重要素は以下の3種類に分類されます。

１.ねじり荷重(トルク)
    モータや駆動装置から伝達される回転力による応力

２.曲げ荷重
    重量物や偏荷重によるたわみ応力

３.引張・圧縮荷重
    直線運動や締結など軸方向の力に起因する応力

これらの複合応力を考慮し、材料の降伏応力や疲労限度に基づいて安全率を設定します。
たとえば S45CやSUS304などの炭素鋼・ステンレス材を用いる場合
使用温度や応力集中部(段付け、キー溝、ねじ部)を考慮して設計します。

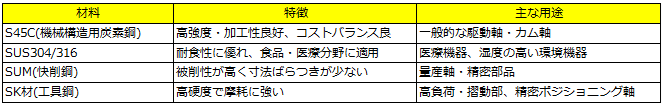

材料選定と熱処理条件の検討

軸の材料選定は 単に強度値だけではなく、加工性・コスト・使用環境を含めた総合判断が重要です。

さらに 焼入れ・焼戻し・高周波焼入れなどの熱処理条件を加味することで、
表面硬度と靭性のバランスを確保します。
特に軸端部やベアリング嵌合部など応力集中部には、局所的な硬化が有効です。

加工精度を維持するための設計配慮

軸部品は「加工できる前提」で設計することが非常に大切です。
設計段階で加工法(旋削・円筒研削・センタレス研磨など)を想定し、実現可能な公差範囲を設定します。

１.芯振れ精度(回転精度)
    軸芯のズレが振動や異音の原因となるため、特にモータ併用部では0.01mm以下の芯振れ精度を意識

２.曲げによるたわみの影響
    重量物や偏荷重によるたわみ応力

３.表面粗さ
    摺動部ではRa0.2μm以下が目安
    過度な仕上げはコスト増につながるため、用途に応じて最適化

このように 寸法精度を確保しつつ、
製造拠点での加工条件(切削速度・刃具寿命・熱変形)を踏まえた設計判断が求められます。

おわりに

軸の性能を最大限に引き出すには、
設計要件と製造拠点の技術情報を密接に連携させることが不可欠です。

当社では 設計段階から製造拠点の加工条件をフィードバックし
SECC・SUS・SUM材など多品種軸の設計・製造を一貫対応しています。
これにより、耐久性・精度・コストをバランス良く両立させた製品を実現しています。
