通信回路における信頼性向上 – UART・CAN・BLEの最適化事例

近年の組込み機器では システム間やデバイス間の通信がますます重要になっています。
複合機やFA機器、スマートキー、医療装置など、どの分野でも
複数のマイコンやセンサー無線モジュールが連携しながら動作しています。
これらの通信を安定させるには、回路設計・通信プロトコル・ノイズ対策・ソフトウェア制御が
一体となった信頼性設計が欠かせません。

UART通信 ― 基本構成でも安定動作を実現する工夫

UART(Universal Asynchronous Receiver Transmitter)は シンプルで汎用性の高い通信方式として、
ほぼすべてのマイコンに搭載されています。

１. 基準クロック誤差の管理
    送受信機間のクロック誤差が±2％以内に収まるよう
    マイコン内部クロックのキャリブレーションを実施

２. ライン保護と終端処理
    過渡サージ対策として、ライン直下にTVSダイオードやフェライトビーズを配置
    高速通信では終端抵抗を適切に選定

３. エラーチェック機構の活用
    パリティビットやCRCを利用して、受信側でデータ整合性を即時確認
    ソフトウェア側で自動リトライ機構を実装することも有効

こうした対策を取ることで、特に長配線やノイズが多い環境下でも通信ロス率を大幅に低減できます。明確にするとフィルタ設計がスムーズになります。

CAN通信 ― 産業機器での高信頼通信を実現

CAN(Controller Area Network)は、自動車やFA機器などで広く採用されている
高信頼通信プロトコルです。
主な特徴は「メッセージ単位の仲裁制御」と「エラー検出・再送機能の標準搭載」であり
ノイズや通信混雑に強い構造を持っています。
ただし、ハードウェア設計段階で以下のポイントを押さえる必要があります。

１. バスラインのインピーダンス整合

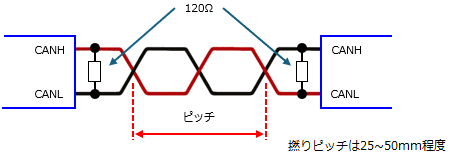

    ツイストペア線と終端抵抗(通常120Ω)を正しく配置し、反射波による誤動作を防止

２. グランド電位差対策
    機器間でグランドレベルが異なると通信異常の原因になるため
    アイソレータやコモンモードチョークでノイズを抑制

３. 通信負荷率の最適化
    バス使用率が70％を超えると再送頻度が増加するためタスク周期やメッセージ優先度を適切に設定

当社では、実際の制御システム開発において、マルチノードCAN構成を最適化し
通信安定度を向上させた事例があります。
結線長・ノード数・負荷率を解析し、再送発生率を1/10以下に低減できたことが開発上の成果でした。

BLE通信 ― 無線環境下での安定性確保のポイント

BLE(Bluetooth Low Energy)は、近距離・低消費電力通信として
スマート家電やモバイル連携機器に多用されています。
一方で、周囲環境の影響を受けやすく
通信安定化にはハードウェアおよびファームウェアの両面からの工夫が必要です。
主な最適化ポイントは以下になります。

１. アンテナ設計と周辺部品の配置
    RFモジュール周囲のGNDクリアランスを確保し、金属筐体や高電流ラインから距離を取る

２. 通信再試行と接続監視
    BLEのペアリング切断を防ぐため、再送計画や接続監視タスクを組み込み、データロストを防止

３. 省電力制御と安定性の両立
    アドバタイズ間隔・送信出力・スリープ制御を動的に制御し
    通信強度とバッテリー持続時間をバランスする

これにより、電波干渉が多い工場やオフィス環境でも安定した通信を維持できます。

おわりに

通信信頼性を高めるには、ハード・ソフトの境界で起こる問題を早期に可視化する仕組みも重要です。

例えば、通信エラーカウンタをファームウェア側でログ化し
異常発生時にリセット・再試行・冗長通信経路を自動制御することで、
運用現場での復旧対応も容易になります。

当社では、通信層・電気層・ソフト層が協働して
UART、CAN、BLEといった異種通信の混在環境を最適化し
通信評価治具を用いたビット波形・遅延時間・リトライ回数の測定によって、
信頼性設計を定量的に実現しています。
