センサー信号処理の工夫  – デジタルフィルタとキャリブレーション設計

組込み機器の多くは 温度・圧力・角度・光・加速度など
さまざまなセンサーからのアナログ信号を基に制御を行っています。

しかしセンサー信号には「ノイズ」「ドリフト」「感度誤差」など、不安定要素が常につきまといます。
これらをそのまま制御演算に取り込むと、誤動作や制御ずれが発生する要因となります。

そのため、センサー信号をいかに“正しく・安定して”扱うかが制御開発の品質を左右します。

ノイズの特徴を理解する ― 正しいフィルタ選択の第一歩

センサー信号処理を設計する際は、
最初に「どの種類のノイズが支配的か」を分析する必要があります。
ノイズの主な種類は以下の通りです。

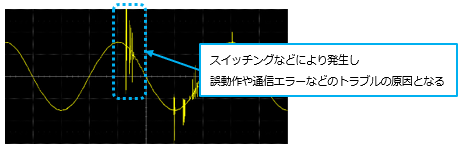

１. 高周波ノイズ
    モータ駆動やスイッチング電源の影響による急峻な波形ノイズ

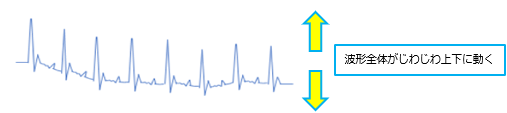

２. 低周波ドリフト
    温度変化による出力オフセットのゆっくりした変動

３. ランダムノイズ
    センサー固有の微小出力ゆらぎやADC量子化誤差に起因

これらの特徴を周波数軸で把握し どの帯域を残し、
どの帯域を抑えるかを明確にするとフィルタ設計がスムーズになります。

オシロスコープやFFT解析でスペクトルを観察すると 信号とノイズを分離しやすく
後段のフィルタ条件設定に直結します。

デジタルフィルタ設計の考え方と実装ポイント

フィルタ設計では、「応答速度」と「ノイズ除去性能」をどう両立させるかが鍵となります。
以下は代表的なデジタルフィルタの種類と適用例です。

実務では、CPU負荷やメモリ使用量も考慮して選定する必要があります。
特に低消費電力マイコン環境では、固定小数点演算やテーブル化によって
演算コストを抑える設計が現実的です。
また、フィルタの遅延(フェーズシフト)が制御応答に影響しないよう、
ループ周期との整合を確認することも重要です。

キャリブレーション設計 ― 長期安定性を支える仕組み

信号処理でノイズを抑えたとしても
センサー自体の “個体差” や “経時変化(ドリフト)” は避けられません。
これに対応するのが「キャリブレーション(校正)」と呼ばれるプロセスです。
キャリブレーション設計では、以下のような段階的アプローチを取るのが効果的です。

１. 初期キャリブレーション
    出荷前や設置時に基準値との差を計測し、オフセット・ゲイン補正パラメータを保存

２. 動作中のセルフキャリブレーション
    定常状態での計測を利用し、自動的にゼロ点補正を行う

３. 温度補償キャリブレーション
    内部温度センサーを併用し、温度ドリフトを補正する多点式補償テーブルを適用

これらの補正値をEEPROMや不揮発メモリに保存することで、製品の長期安定性を確保できます。
また、異なる環境や個体差を考慮して キャリブレーション範囲外での検出時には
フェイルセーフ制御を発動する設計も有効です。

おわりに

センサー信号処理では、アルゴリズムの精度と同様に
「実際の運用環境で安定すること」が最も重要です。
そのため 開発初期から計測ノイズ、温度依存性、経時変化を考慮した設計検証が求められます。

・ 設計段階でADC分解能・サンプリング周期・データ平均点数を整理

・ 実機評価において温度サイクル・加速度環境・ノイズ印加試験を実施

・ フィルタ設計とキャリブレーション手法を組み合わせた「再現性保証設計」を構築

当社では 組込みソフトと電気回路の両観点からセンサー信号処理を最適化し、
精度と応答性のバランスを取った開発を多数支援しています。

センサー選定から校正アルゴリズム構築までを一貫サポートすることで
ノイズやドリフトに強い制御システムを実現しています。
