高電流駆動基板の放熱設計とレイアウトの工夫

モータやヒータ、ソレノイドなどを制御する高電流駆動基板では、
設計上の重要課題として「発熱対策」と「レイアウト設計」が挙げられます。

電流が大きくなるほど 配線損失による温度上昇や素子の熱劣化が発生しやすくなります。

放熱設計を十分に考慮していないと 製品動作に影響を与えるだけでなく、
基板の寿命や安全性にも関わる問題へ発展します。
当社では 電気・機構両面から放熱を意識した設計を行い、
限られたスペース内でも安定した温度特性を実現しています。

配線幅と銅箔厚の最適化 ― 熱源を生ませない設計

高電流設計の第一歩は、そもそも “熱を発生させない” ことです。

配線の抵抗を最小化するために 電流値に応じた適切な配線幅と銅箔厚の設定が重要になります。
一般的な目安として 10Aを超える高電流経路では70μm以上の銅箔厚を確保し、
配線幅も十分に取ることが望まれます。

直線化設計　　　　　：電流経路をできるだけ短く、直線的に確保し電流集中を防止
分岐点のR付け　　 　：急激な曲げや交差を避け、局所的な電流集中を緩和
電流ループ最小化　　：帰還経路を最短化し、電磁誘導や発熱リスクを低減

当社では 安全な温度上昇範囲に収まるように銅箔厚・レイアウトを最適化しています。

発熱素子の配置 ― 熱の流れを意識したレイアウト

スイッチングIC、FET、整流ダイオードなどの高発熱素子は 基板全体の温度分布を左右します。
これらを同一エリアに密集して配置すると局所的な熱集中が起こりやすくなり
素子寿命や安定動作に影響を及ぼします。
安定した放熱を実現するために、以下のようなレイアウト設計を行います。

・発熱素子を基板外縁部や筐体接触部など放熱経路の近くに配置
・複数の発熱源を互いに距離を取って配置し、空気の通り道を確保
・放熱経路を共有しないレイヤ分離設計で温度干渉を軽減

パワーデバイス下にサーマルビア(熱伝導ビア)を複数配置し、熱を下層箔や筐体に逃がす。
これらの設計により、長時間連続稼働時でも過熱する箇所を作らず、
部品ごとの温度バランスを均一化できます。

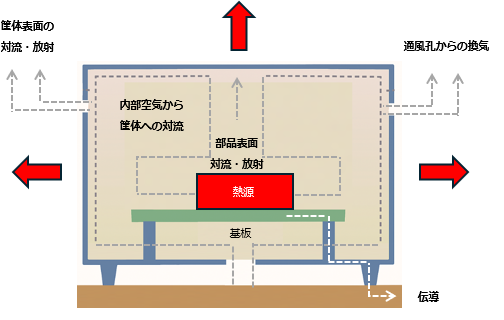

放熱パターンと実装工夫 ― 熱を逃がしやすい形にする

発熱を抑えるだけでなく、発生した熱を効率よく放散させる構造設計も欠かせません。
そのため 当社では基板パターンと実装方法の両面で以下の工夫を取り入れています。

拡散用ベタGNDパターン　　　　　：発熱部周囲を広い銅箔で覆い、伝導経路を確保
スルーホール経由の熱拡散　　　　：表裏パターンを熱的に接続し、熱流を上下方向に分散
部品の向きと高さの統一化　　　　：エアフローを遮らない実装姿勢で冷却効率を高める
ヒートシンクや金属板との一体設計：放熱パッドを通して直接筐体と熱結合させる

特に金属筐体を用いた装置では シャーシを放熱部材として活用することで、
追加放熱部品を減らし、軽量・コスト低減を両立しています。

熱と電気ノイズの両立を考えた設計姿勢

高電流基板は 放熱と同時にノイズ対策(EMI/EMC)も重要になります。
広い銅箔面積や大電流配線は、放熱には有利でもノイズ放射を招く場合があります。
そのため、以下のようなバランス設計が求められます。

・帰還ラインとパワーラインのルート分離により、電流変動の影響を最小化
・フィルタ回路やフェライトビーズによる高周波抑制
・グランドの分割管理と一点接続でノイズ電流の制御

当社では 放熱とEMCを“相反する設計要素”ではなく“共存させる設計テーマ”として位置づけ、
レイアウト段階で両者を同時に検討しています。

まとめ

高電流駆動基板の信頼性は、電流設計・熱設計・筐体設計の総合力で決まります。

当社では 実装段階の温度実測データをもとに設計改善を重ね、
長期間の稼働環境でも安定した動作と劣化抑制を実現しています。
この日々の設計積み重ねこそが、製品全体の信頼性を支える基礎となっています。
