１．概要
電子機器のEMC対策において、フェライトコアはノイズを効果的に抑制する重要な部品です。
本記事では フェライトコアの基本特性や動作原理を解説するとともに
具体的な設計技術や配置のポイントを詳しく紹介します。
適切なフェライトコアの選定と最適な使用方法を理解することで ノイズ問題を大幅に改善し、
製品の信頼性向上に繋げるための実践的なノウハウをお伝えします。
２．フェライトコアの基本構造と特性
フェライトは、鉄酸化物を主成分とする磁性材料で、電気を通しにくく
磁界を効率よく制御できる特長があります。
この材料を用いて作られたノイズ対策部品が「フェライトコア」です。
フェライトコアは高周波領域でインピーダンスが増加する特性を持ち
不要な高周波ノイズの通過を抑制します。

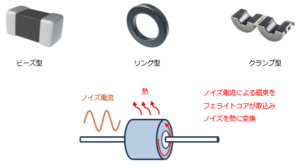

導体に挿入したり巻き付けたりすることで ノイズ成分のエネルギーを熱として吸収し、
回路への影響を低減します。
形状にはビーズ型、リング型、クランプ型などがあり
用途や設置場所に応じて適切なものを選定します。
これらの特性を正しく理解することが、効果的なノイズ対策設計の第一歩となります。
３．フェライトコアの選び方ポイント
フェライトコアを効果的に使用するためには、ノイズの特性を意識した選定が重要です。
まず確認すべきなのは、抑制したいノイズの周波数帯です。
フェライトコアは低周波成分にはほとんど影響せず、
高周波になるほどインピーダンスが増加する特性を持っています。
そのため、スイッチング電源やデジタル回路から発生する高周波ノイズ対策に適しています。
次に、材質の違いにも注意が必要です。
一般的にMn-Zn系フェライトは比較的低い周波数帯で効果を発揮し、
Ni-Zn系フェライトはより高い周波数帯のノイズ抑制に向いています。
ノイズの発生源や影響範囲を把握したうえで、適切な材質を選定することが重要です。
また、形状と取り付け方法も効果に影響します。
ケーブルに通すタイプの場合、複数回巻くことでインピーダンスが増加し、
ノイズ抑制効果が高まります。
ただし、巻き数を増やしすぎると配線の取り回しや組立性に影響するため、
実装性とのバランスを考慮する必要があります。
クランプ型フェライトコアは後付けが可能で、評価段階や対策検討時に有効です。
さらに、配置位置も重要なポイントです。
フェライトコアはノイズ源に近い位置、または外部へノイズが流れ出る直前に
配置することで効果を発揮しやすくなります。
回路全体のノイズの流れを意識し、目的を持った配置を行うことが求められます。
４．まとめ
フェライトコアは、比較的手軽に導入できるEMC対策部品ですが、
選定や使い方を誤ると十分な効果が得られません。
ノイズの周波数帯、フェライトの材質、形状、配置位置といったポイントを理解し、
設計意図を持って使用することが重要です。
「とりあえず入れる」対策ではなく、ノイズの発生源や伝搬経路を意識したうえで
フェライトコアを活用することで、無駄な部品追加を防ぎ、効率的なEMC対策につながります。
フェライトコアの特性を正しく理解し、ノイズに強く信頼性の高い回路設計を目指しましょう。
