アース(接地)設計の正解とは？ ノイズ経路を“制御する”発想 　

電子機器のノイズ対策というと、フィルタやシールド部品に目が向きがちです。
しかし実際の現場では、「アース設計」がノイズ挙動を大きく左右します。
アースは単なる“安全のための接地”ではなく、ノイズ電流の流れ道そのものです。
本記事では アースを“つなぐ”のではなく“制御する”という視点から、その設計の考え方を解説します。

なぜアース設計が重要なのか

ノイズは必ず「往復」します。信号や電源の行きだけでなく、
必ず戻りの経路（リターンパス）が存在します。
この戻り経路の取り方次第で、ノイズの広がり方は大きく変わります。

よくある問題は次のようなものです。

・グラウンド電位の揺れによる基準電圧の変動
・複数箇所での接地によるループ形成
・大電流ラインと信号GNDの混在

これらは回路図上では見えにくく、基板や筐体構成を含めた全体設計で初めて顕在化します。
アースは“電気的な面”だけでなく、“物理的な配置”まで含めて設計する必要があります。

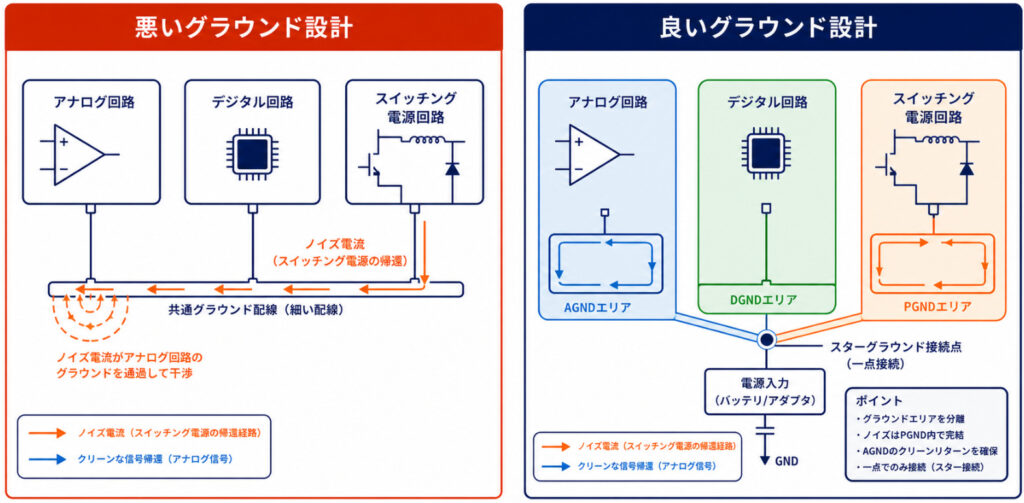

ノイズ経路を「分ける」設計

アース設計の基本は、役割ごとに経路を整理することです。

例えば

・パワーGND（大電流）
・アナログGND（微小信号）
・デジタルGND（スイッチング系）

を無秩序に混在させると、スイッチング電流がアナログ基準に影響を与える可能性があります。

重要なのは、単純に“分離する”のではなく、「どこで合流させるか」を意図的に決めることです。
一点接地やスターポイント構成を用い、ノイズの帰還経路を明確に制御します。

また、基板内だけでなく筐体アースとの接続位置も設計の重要要素です。
筐体との接触位置が変わるだけで、放射ノイズの特性が変わることもあります。

実践で差が出るアース設計のポイント

実務では次のような配慮を行います。

・大電流ループは最短・最小面積で構成する
・アナログ入力部の直下にはクリーンなGNDプレーンを確保する
・フィルタ部品は“ノイズの入り口”近くに配置する
・筐体接地は高周波特性を考慮して広い接触面積を確保する

特に高周波領域では、アースは“低抵抗”よりも“低インピーダンス”であることが重要です。
パターン幅やビア配置、プレーン構造が高周波特性を左右します。

評価段階では、オシロスコープや近傍電界プローブを用い
どこを通ってノイズが戻っているかを可視化します。
“流れを見る”ことが、対策の第一歩です。

おわりに

アース設計は「つなげばよい」というものではありません。
ノイズの経路を意識し、どこを通し、どこで合流させるかを制御する設計思想が求められます。

回路図だけで完結せず、基板構造や筐体との関係まで含めた総合設計を行うことで、
安定したノイズ特性を実現できます。

アースを“受け身の存在”ではなく、“能動的に制御する要素”として捉えることが、
ノイズに強い製品設計への近道です。
