１．概要
現代の産業機器は、工場の自動化や高度な制御システムの中で複雑化が進む一方、
外部からの電磁ノイズや異常信号による誤動作リスクも高まっています。
本記事では 設計段階で押さえておきたい堅牢なイミュニティ対策の基本原理を、
国際規格の視点からわかりやすく解説します。
２．国際規格について
産業機器のイミュニティ設計において、国際規格の理解と適用は欠かせません。
特にIEC61000シリーズは 電磁環境下での機器の耐性を評価するための
試験方法や性能基準を体系的に定めており世界中で広く採用されています。
この規格群は ノイズの種類ごとに試験条件が細かく規定されているため、
設計者は具体的な環境想定に合わせて最適な対策を講じることが可能です。
３．IEC61000シリーズについて
IEC61000シリーズは、電磁両立性(EMC)に関する国際標準規格群であり、
特にイミュニティ試験の基準として世界的に広く参照されています。
このシリーズは、産業機器が実際の運用環境で遭遇する
様々なノイズや障害に対する耐性を評価するための試験方法や
許容レベルを詳細に規定しています。
具体的には、静電気放電/電磁妨害波(伝導および放射ノイズ)/瞬時過渡現象など
多岐にわたる試験が含まれており、これらをクリアすることで機器の信頼性を保証します。
また 規格は継続的に改訂されており、最新の技術動向や産業ニーズを反映しています。
４．設計段階で押さえるべきイミュニティ対策の具体ポイント
産業機器のイミュニティ性能を高めるためには、
設計段階からノイズの影響を考慮した対策を講じることが不可欠です。
ここでは、現場で実践可能な具体的な設計ポイントを解説します。
① ノイズ侵入経路の特定と遮蔽(シールド)の最適化
機器内部にノイズがどのように侵入する可能性があるのかを徹底的に分析します。
ケーブル、開口部、筐体の継ぎ目など、考えられる経路を洗い出すことが重要です。
特定した侵入経路に対して、
電磁波の漏れや侵入を防ぐために効果的なシールド設計を行います。

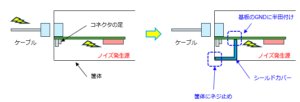

筐体やケーブルへの導電性塗料やシールド材の使用、
コネクタ部分のシールド処理などが含まれます。
シールドは隙間なく行うことが重要です。
② 基板設計におけるノイズ対策
ノイズ発生源となる部品(スイッチング電源など)と、
ノイズの影響を受けやすい部品(アナログ回路など)を物理的に離して配置します。
また、高周波信号を扱う部品や配線は、できるだけ短く、他の配線から離して配置します。
他にも不要なループアンテナの形成を防ぐために、配線パターンを工夫します。
信号線とGND線をペアで配線する差動配線や、ベタGND層を設けるなどが有効です。
高周波信号の反射を防ぐために、インピーダンスマッチングも考慮します。
③ フィルタ回路およびノイズ吸収部品の選定と配置
特定の周波数帯域のノイズを効果的に除去するために、
適切なフィルタ回路を選定し、配置します。
電源ラインや信号ラインに挿入することで、ノイズ成分を減衰させます。

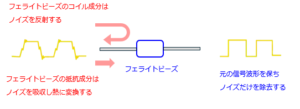

また、フェライトビーズやコンデンサなどのノイズ吸収部品を効果的に活用します。
これらの部品をノイズ源の近くや侵入経路に適切に配置することで、
ノイズエネルギーを吸収し、伝播を抑制します。
５．まとめ
産業機器におけるイミュニティ対策は、試験直前の場当たり的な対応ではなく、
設計段階からの積み重ねが重要です。
IEC61000シリーズに代表される国際規格は、単なる試験基準ではなく、
設計時に想定すべきノイズ環境やリスクを整理するための指針として活用できます。
特に ノイズの侵入経路を意識したシールド設計、
基板レイアウトにおける部品配置や配線の工夫、
フィルタ回路やフェライトビーズなどのノイズ対策部品の適切な選定と配置は、
いずれも設計初期での判断が製品の信頼性を大きく左右します。
後工程での対策はコストや工数が増えやすいため、
早い段階での対策検討が結果的に効率的です。
イミュニティ対策は「特別な技術」ではなく、
基本を押さえた設計の積み重ねによって実現できます。
規格の考え方を理解し、ノイズの発生源と伝搬経路を意識した設計を行うことで、
誤動作に強く、安定した産業機器の実現につなげていきましょう。
